دو روش برای اسکنر های سه بعدی رایج است که مورد استفاده قرار می گیرد. که با توجه به قابلیت حمل، به صرفه بودن و کارایی مورد استفاده قرار می گیرند.
۱-اسکنر های سه بعدی تماسی:
برای مثال CMM به صورت قابل حمل و نوری با پروب تماسی.
۲-اسکنر های سه بعدی غیر تماسی:
به عنوان مثال لیزر و اسکنر های سه بعدی نوری.
اسکنرهای تماسی چیست و چگونه عمل می کنند:
CMM های تجاری برای اولین بار در دهه ۶۰ قرن بیستم اختراع شدند. که اوپراتور ها از آن ها در محیط های کنترل شده پایدار استفاده می کردند. با اختراع CMM های قابل حمل در دهه ۸۰ مردم می توانستند. اندازه های اجسام و وسیله های مختلف را راحت تر به دست بیاورند. این کار بسیار سریع و راحت انجام می شد و به این CMM ها نام بر پایه نقطه ( point-based ) نام گذاشتند. زیرا این وسیله با قرار دادن حسگر بر روی یک نقطه از قطعه مختصات تمام آن را به شما می دهد.
روند انجام اسکن تا مدل سازی در اسکنر تماسی :
زمانی که مهندسی معکوس با یک CMM قابل حمل انجام می شود. در همان زمان پروسه طراحی نیز انجام می شود. CMM های قابل حمل به نرم افزارهای مدل سازی مانند CAD/ CAM و نرم افزار های مهندسی معکوس مانند Geomagic
،Design X SOLIDWORKS ، CATIA متصل می شوند. بستگی به نرم افزار مورد استفاده ممکن یک افزونه واسط نیز مورد نیاز باشد. که به اتصال مستقیم اسکنر و نرم افزار کمک می کند.
همزمان با داده برداری حسگر تماسی، اطلاعات به سرعت به نرم افزار انتقال داده می شود. و شما می توانید قبل از پایان داده برداری عملیات مورد نیاز را برای قسمت های مختلف مدل سازی انجام دهید.
اسکنرهای غیر تماسی:

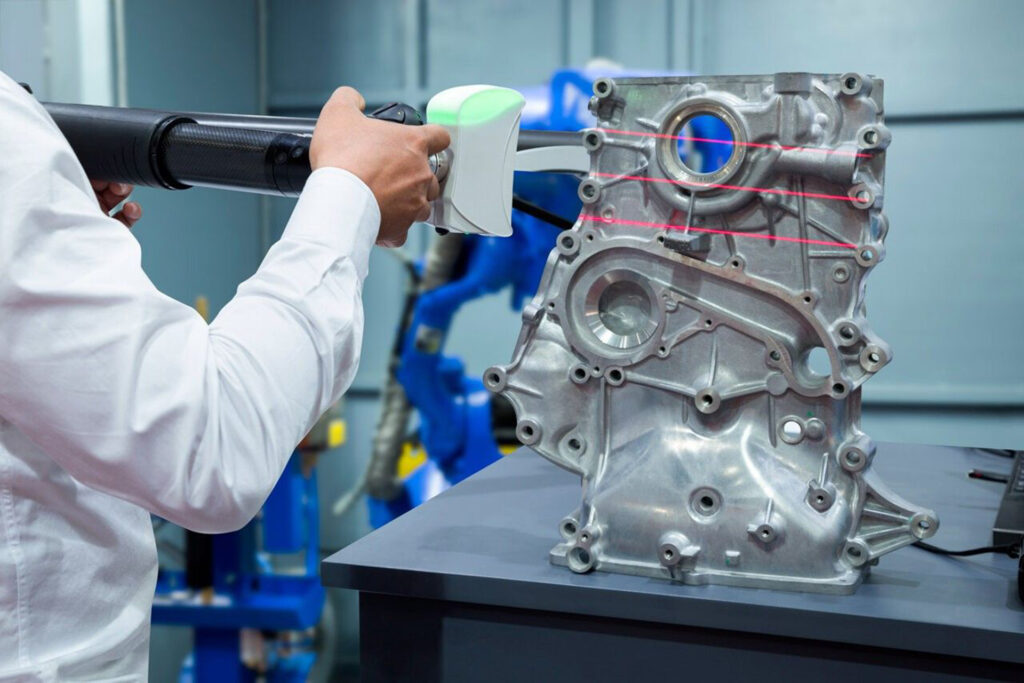

اسکنر های سه بعدی غیر تماسی چگونه کار می کنند:
اسکنرهای سه بعدی غیر تماسی هنوز یک تکنولوژی جدید و مدرن نسبت به حسگر های تماسی می باشند. اسکنرهای سه بعدی تجهیزات قابل درک تری نسبت به اسکنر های غیر تماسی می باشند. استفاده آن برای مهندسی معکوس نیاز به هوشمندی بیشتری برای تعیین مبدا قطعه می باشد. این در حالی است که یک اسکنر تماسی به صورت نقطه به نقطه جسم سطح جسم را اسکن می کند. در صورتی که اسکنر غیر تماسی با گرفتن یک تصویر از جسم می باید چنین کاری را انجام دهد. یک اسکنر نوری ساختار یافته می تواند در یک ثانیه میلیون ها نقطه مبدا را به صورت سه بعدی بر روی جسم تعیین کند. بدون اینکه لحظه ای با جسم در تماس باشد.
پروسه اسکن تا مدل سازی اسکنر تماسی :

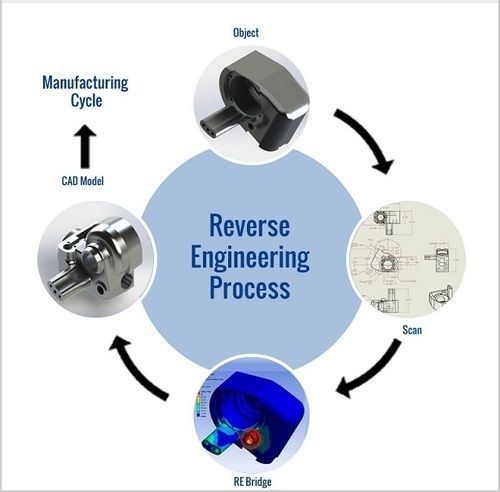

مهندسی معکوس با استفاده از این روش یک پروسه پی در پی می باشد. ابتدا لازم است تمام تصاویر سه بعدی لازم از قطعه گرفته شود. سپس داده ها به منظور ایجاد مدل به فرمت دلخواه در می آید. و نسخه ای از آن ها برای مقایسه با مدل نهایی نگه داری می شود. همانند دستگاه CMM قابل حمل در این روش هم افزونه هایی به منظور مدل سازی مدل سه بعدی مورد نیاز است. مانند افزونه Geomagic برای نرم افزار SOLIDWORKS . می تواند در مهندسی معکوس به مهندسان کمک شایانی کند. اما در نرم افزار کتیا بدون نیاز به افزونه می توان کارهای مهندسی معکوس را انجام داد.
